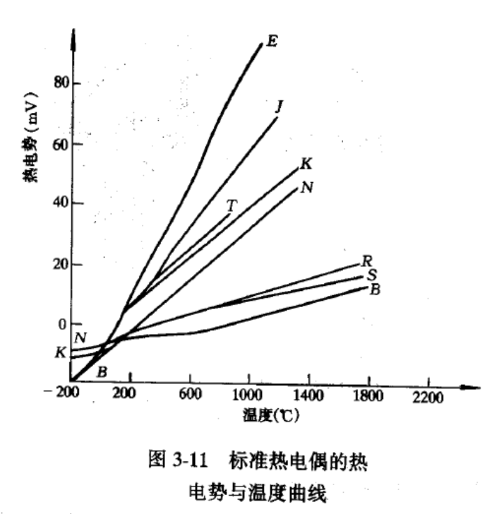

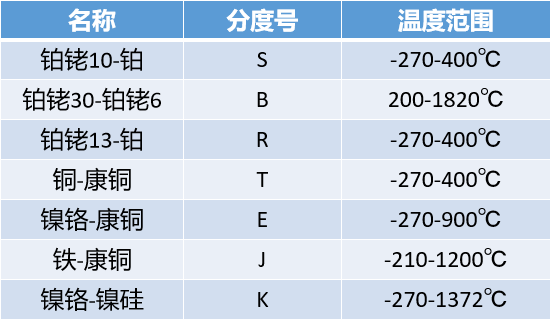

热电偶分为两大类，一类是标准化热电偶，另一类为非标准化热电偶。其中国际电工委员会（ICE）对热电偶公认性能比较好的材料制定了统一标准，ICE推荐的标准化热电偶7种。
1. 铂铑10－铂热电偶（分度号为Ｓ，也称为单铂铑热电偶）
该热电偶的正极成份为含铑10%的铂铑合金，负极为纯铂；它的特点是：
（１）热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300℃，超1400℃时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；
（２）精度高，它是在所有热电偶中，准确度等级最高的，通常用作标准或测量较高的温度；
（３）使用范围较广，均匀性及互换性好；
（４）主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。
2.铂铑30－铂铑6热电偶（分度号为Ｂ，也称为双铂铑热电偶）
该热电偶的正极是含铑30%的铂铑合金，负极为含铑6%的铂铑合金，在室温下，其热电势很小，故在测量时一般不用补偿导线，可忽略冷端温度变化的影响；长期使用温度为1600℃，短期为1800℃，因热电势较小，故需配用灵敏度较高的显示仪表。
Ｂ型热电偶适宜在氧化性或中性气氛中使用，也可以在真空气氛中的短期使用；即使在还原气氛下，其寿命也是Ｒ或Ｓ型的10～20倍；由于其电极均由铂铑合金制成，故不存在铂铑－铂热电偶负极上所有的缺点、在高温时很少有大结晶化的趋势，且具有较大的机械强度；同时由于它对于杂质的吸收或铑的迁移的影响较少，因此经过长期使用后其热电势变化并不严重、缺点价格昂贵（相对于单铂铑而言）。
3.铂铑13－铂热电偶（分度号为Ｒ，也称为单铂铑热电偶）
该热电偶的正极为含13%的铂铑合金，负极为纯铂，同S型相比，它的电势率大，大概15%左右，其它性能几乎相同，该种热电偶在日本产业界，作为高温热电偶用得最多，而在中国则用得较少；
4.铜－铜镍（康铜）热电偶（分度号为Ｔ）
T型热电偶,该热电偶的正极为纯铜，负极为铜镍合金（也称康铜），其主要特点是：在廉金属热电偶中，它的准确度最高、热电极的均匀性好；它的使用 温度是-200～350℃，因铜热电极易氧化，并且氧化膜易脱落，故在氧化性气氛中使用时，一般不能超过300℃，在-200～300℃范围内，灵敏度比较高，铜－康铜热电偶还有一个特点是价格便宜，是常用几种定型产品中最便宜的一种。
5.镍铬－铜镍（康铜）热电偶（分度号为Ｅ）
Ｅ型热电偶是一种较新的产品，它的正极是镍铬合金，负极是铜镍合金（康铜），其最大特点是在常用的热电偶中，其热电势最大，即灵敏度最高；它的应用范围虽不及Ｋ型偶广泛，但在要求灵敏度高、热导率低、可容许大电阻的条件下，常常被选用；使用中的限制条件与Ｋ型相同，但对于含有较高湿度气氛的腐蚀不很敏感。
6.铁－康铜热电偶（分度号为Ｊ）
J型热电偶,该热电偶的正极为纯铁，负极为康铜（铜镍合金），特点是价格便宜,适用于真空氧化的还原或惰性气氛中，温度范围从 -200～800℃，但常用温度只是500℃以下，因为超过这个温度后，铁热电极的氧化速率加快，如采用粗线径的丝材，尚可在高温中使用且有较长的寿命； 该热电偶能耐氢气（Ｈ2）及一氧化碳（ＣＯ）气体腐蚀，但不能在高温（例如500℃）含硫（Ｓ）的气氛中使用。
7.镍铬－镍硅（镍铝）热电偶（分度号为Ｋ）
该热电偶的正极为含铬10%的镍铬合金，负极为含硅3%的镍硅合金（有些国家的产品负极为纯镍）。可测量0～1300℃的介质温度，适宜在氧化性及 惰性气体中连续使用，短期使用温度为1200℃，长期使用温度为1000℃，其热电势与温度的关系近似线性，价格便宜，是目前用量最大的热电偶。
Ｋ型热电偶是抗氧化性较强的廉金属热电偶，不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用；当氧分压较低时，镍铬极中的铬将择优氧化，使热电势发生很大变化，但金属气体对其影响较小，因此，多采用金属制保护管。
Ｋ型热电偶的缺点：
（1）热电势的高温稳定性较Ｎ型热电偶及贵重金属热电偶差，在较高温度下（例如超过1000℃）往往因氧化而损坏；
（2）在250～500℃范围内短期热循环稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值不一样，其差值可达2～3℃；
（3）其负极在150～200℃范围内要发生磁性转变，致使在室温至230℃范围内分度值往往偏离分度表，尤其是在磁场中使用时往往出现与时间无关的热电势干扰；
（４）长期处于高通量中系统辐照环境下，由于负极中的锰（Ｍn）、钴（Ｃo）等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化。
非标准化热电偶：
1. 钨-铼系热电偶
2. 钨-铱系热电偶
3.其他非标准热电偶：镍铬-金铁热电偶、镍钴-镍铝热电偶、非金属热电偶
