NCS-TT105 智能温度变送器

产品简介:

NCS-TT105  智能温度变送器支持  HART、FF、PA,可以广泛应用于石油、化工、电力、冶金等行业。

优异的性能

  • 高精度:±0.05%满量程
  • 低温度漂移:<50ppm/℃

灵活性

  • 支持多种热电阻、热电偶传感器
  • 热电阻支持2、3线制接线方式
  • 热电偶可以使能冷端补偿功能

多协议支持

  • 可支持HART、FF、PA、工业无线协议

产品参数

NCS-TT105 智能温度变送器

NCS-TT105智能温度变送器使用手册

联系我们

总线电源————

  • FF/PA   9~32VDC/9~17.5VDC(本安型)
  • HART  11.9~42VDC/11.9~30VDC(本安型)

输入信号————

  • Pt100、Pt1000、Cu50、Cu100、0~500Ω、0~500Ω电阻
  • B、E、J、N、K、R、S、T八种分度号的热电偶
  • -100mV~100mV电压信号

通  道  数————2通道

  • 负载电阻————
  • 0~1500Ω(4~20mA)
  • 230~1100Ω(HART通讯)

总线协议————二线制,4~20mA+HART、FF、PA、工业无线

绝       缘————在端子与外壳之间:500Vrms(707VDC)

显       示————6位数字及5位字母LCD液晶显示或无显示(可选)
温度范围————

  • -40℃~85℃(无显示)
  • -30℃~70℃(有显示)
  • -30℃~60℃(防爆等级 Ex iaⅡC T4)
  • -30℃~50℃(HART,防爆等级 Ex iaⅡC T6)
  • -30℃~40℃(FF/PA,防爆等级 Ex iaⅡC T6)

防爆模式————本安型、隔爆型
电磁兼容————符合GB/T18268-2000
防护等级————IP65
湿度范围————0%~100%RH

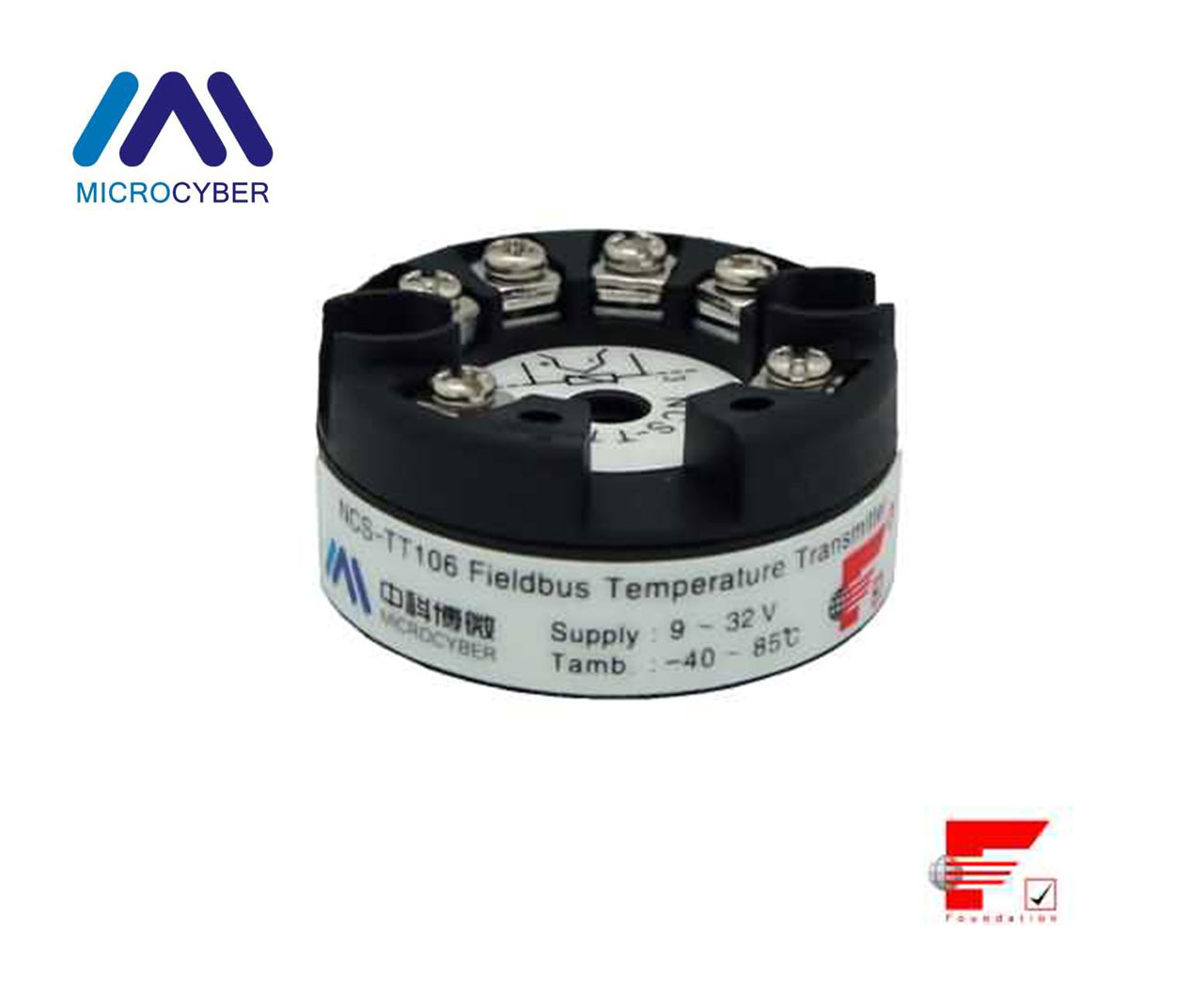

NCS-TT106 智能温度变送器(头部安装)

产品简介:

NCS-TT106智能温度变送器支持FF、HART、PA协议,可以广泛应用于石油、化工、电力、冶金等行业。

优异的性能

  • 高精度
  • 低温度漂移

灵活性

  • 支持多种热电阻、热电偶传感器
  • 热电阻支持2、3、4线制接线方式
  • 热电偶支持冷端补偿功能

多协议支持

  • 可支持FF、PA协议

产品参数

NCS-TT106 智能温度变送器(头部安装)

NCS-TT106智能温度变送器使用手册

总线电源————9~32VDC  电流消耗(静态):≤14mA

输入信号————

  • Pt100、Pt1000、Cu50、Cu100、0~500Ω、0~500Ω电阻
  • B、E、J、N、K、R、S、T八种分度号的热电偶
  • -100mV~100mV电压信号

通  道  数————2通道

总线协议————FF/PA

绝       缘————在端子与外壳之间:500Vrms(707VDC)
工作温度————-40℃~85℃
湿度范围————10%~90%RH

启动时间————≤5秒

更新时间————0.5秒

电磁兼容————符合GB/T18268-2000

联系我们

NCS-TT106H-R HART 导轨温度变送器

产品参数

NCS-TT106H-R HART 导轨温度变送器

产品简介:

NCS-TT106H-R优异性能体现在信号的可靠性、长期稳定性、高精度和高级诊断功能(在关键过程中很重要),最大限度地降低了使用风险。

其特性如下:

  • 双通道输入
  • 4-20mA/HART协议(第7版)
  • 通用输入信号,热电阻(RTD),热电偶(TC),电阻,和电压信号
  • 多种传感器接线方式,参数设定简单方便
  • 高可靠性、长期稳定性、高测量精度和高级诊断功能

NCS-TT106-R HART温度变送器

联系我们
性能 参数 性能 参数
输出 单2线设备,采用4-20mA/HART,与输入呈线性关系 更新时间 0.8~1.3s取决于传感器类型和接线方式
电源 11~35VDC 外壳保护等级 IP20(端子IP00)
通道数 双通道 隔离 1000VAC
RTD接线方式 2、3、4线制 电源影响 ±0.005%/V
输入 Pt100, Pt1000, Cu50, Cu100, 0~500Ω, 0~4000Ω

B, E, J, N, K, R, S, T八种分度号的热电偶

-100mV~+100mV电压信号

电磁兼容性 GB/T 18268.1-2010《测量、控制和实验室用的电设备 电磁兼容性要求 第1部分:通用要求》中工业场所的抗扰度要求

电源接口测试方法采用GB/T 18268.23-2010 《测量、控制和实验室用的电设备 电磁兼容性要求 第23部分:特殊要求 带集成或远程信号调理变送器的试验配置、工作条件和性能判据》

温度限值 -40~85℃ 故障报警 线性输出:3.8 ≤ I ≤ 20.8;上限故障:21.75 ≤ I ≤ 23;下限故障:3.5 ≤ I ≤ 3.75
湿度限值 启动时间 ≤5s

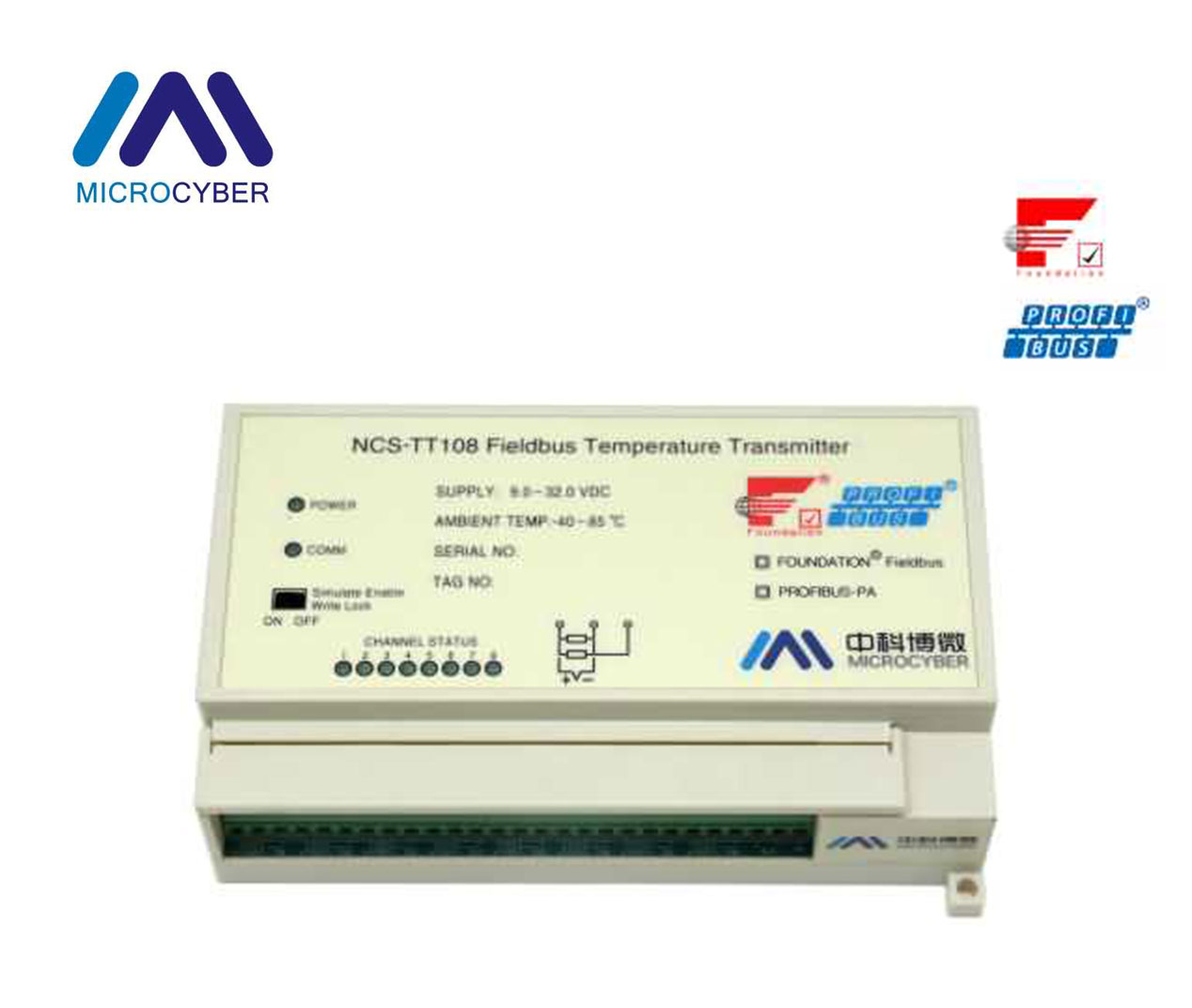

NCS-TT108 智能温度变送器(八通道)

产品简介:

NCS-TT108智能温度变送器支持FF、PA协议,可以广泛应用于石油、化工、电力、冶金等行业。

灵活性

  • 支持多种热电阻、热电偶传感器
  • 热电阻支持2、3、4线制接线方式
  • 热电偶支持冷端补偿功能

多协议支持

  • 可支持FF、PA协议

产品参数

NCS-TT108 智能温度变送器(八通道)

NCS-TT108多通道温度变送器使用手册

联系我们

输入信号————

  • Pt100、Pt1000、Cu50、Cu100、0~500Ω、0~500Ω电阻
  • B、E、J、N、K、R、S、T八种分度号的热电偶
  • -100mV~100mV电压信号

通  道  数————8通道

RTD接线方式————2、3线制

总线电源————9~32VDC  电流消耗(静态):≤20mA

总线信号————通信速率31.25Kbit/s

震动影响————任意轴向0~200Hz,误差为最大的±0.05%/g

绝       缘————

  • 输入通道与总线之间:500Vrms(707VDC)
  • 输入通道之间:500Vrms(707VDC)
  • (1与2,3与4,5与6,7与8通道不隔离)

工作温度————-40℃~85℃
湿度范围————10%~90%RH;室外箱体:0%~100%RH

启动时间————≤5秒

数据更新率————≥1Hz/每通道

电磁兼容————符合GB/T18268-200
