NCS-FI105 现场总线电流输出变送器

产品简介:

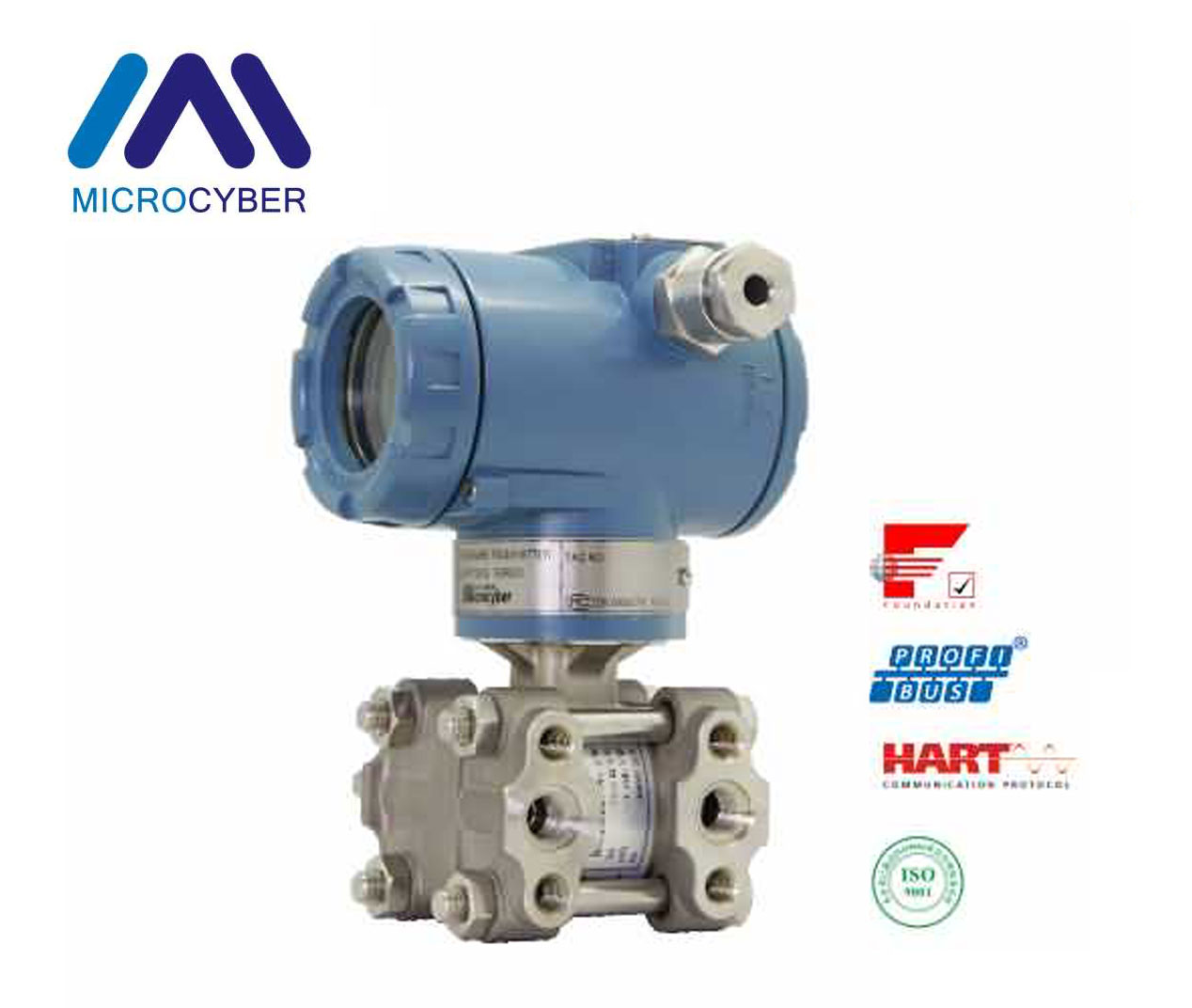

NCS-PT105Ⅱ系列智能压力变送器支持HART、FF、PA协议,可以测量压力、差压、液位、流量等多种工业参数,可以广泛应用于石油、化工、电力、冶金等行业。

产品简介:

NCS-PT105Ⅱ系列智能压力变送器支持HART、FF、PA协议,可以测量压力、差压、液位、流量等多种工业参数,可以广泛应用于石油、化工、电力、冶金等行业。

NCS-PT105Ⅱ系列智能压力变送器按可以测量的压力类型分五种/总线协议类型分三种

型号 压力类型 型号 协议类型
NCS-PT105ⅡSR 微差压变送器 NCS-PT105Ⅱ H HART
NCS-PT105ⅡSG 表压变送器 NCS-PT105Ⅱ F FF H1
NCS-PT105ⅡSA 绝压变送器 NCS-PT105Ⅱ P PROFIBUS PA
NCS-PT105ⅡSD 差压变送器
NCS-PT105ⅡSH 高静压差压变送器

产品特点

高精度:±0.075%满量程(20℃,量程比10:1范围内)

长期稳定性:12个月内为最大量程的±0.1%

压力种类选择(微差压、表压、绝压、差压、高静压差压)

自我检测功能(传感器、存储器、通信)

自动补偿功能(环境温度补偿、传感器输入线性化)

产品参数

NCS-PT105Ⅱ 电容压力变送器

NCS-PT105Ⅱ系列智能压力变送器使用手册

联系我们
  • 测量介质————液体、气体、蒸汽
  • 总线电源————
  1. FF/PA   9~32VDC/9~17.5VDC(本安型)
  2. HART  11.9~42VDC/11.9~30VDC(本安型)
  • 负载电阻————0~1500Ω(4~20mA)
  • 总线协议————二线制,4~20mA+HART、FF、PA、工业无线
  • 绝       缘————在端子与外壳之间:500Vrms(707VDC)
    显       示————6位数字及5位字母LCD液晶显示或无显示(可选)
  • 温度范围————变送器本体工作温度
  1. -40℃~85℃(无显示)
  2. -30℃~70℃(有显示)
  3. -30℃~60℃(防爆等级 ExiaⅡC T4)
  4. -30℃~50℃(HART,防爆等级 ExiaⅡC T6)
  5. -30℃~40℃(FF/PA,防爆等级 ExiaⅡC T6)
  6. 测量介质温度:-40℃~104℃
  • 超压极限————
  1. 13.8Mpa(表压)量程 3~8
  2. SG   31.0Mpa(表压)量程 9
  3. 51.7Mpa(表压)量程 0
  4. SA   13.8Mpa
  • 静电和单项超压范围————
  1. SR  3.45Kpa(绝压)~6.89Mpa(表压)
  2. SD  3.45Kpa(绝压)~13.8Mpa(表压)
  3. SH  3.45Kpa(绝压)~31.2Mpa(表压)
  • 防爆模式————本安型、隔爆型
  • 电磁兼容————符合GB/T18268-2000
  • 防护等级————IP65/IP67
  • 湿度范围————0%~100%RH

NCS-PT105ⅡS 扩散硅压力变送器

产品简介:

NCS-PT105ⅡS系列智能压力变送器支持HART、FF、PA协议,可以测量压力、差压、液位、流量等多种工业参数,可以广泛应用于石油、化工、电力、冶金等行业。

产品特点

高精度:±0.075%满量程(20℃,量程比10:1范围内;长期稳定性:12个月内为最大量程的±0.1%;压力种类选择(微差压、表压、绝压、差压、高静压差压);自我检测功能(传感器、存储器、通信);自动补偿功能(环境温度补偿、传感器输入线性化)

产品参数

NCS-PT105ⅡS 扩散硅压力变送器

NCS-PT105Ⅱ系列扩散硅压力变送器使用手册

联系我们
  • 测量介质————液体、气体、蒸汽
  • 总线电源————
  1. FF/PA   9~32VDC/9~17.5VDC(本安型)
  2. HART  11.9~42VDC/11.9~30VDC(本安型)
  • 负载电阻————0~1500Ω(4~20mA)
  • 总线协议————二线制,4~20mA+HART、FF、PA、工业无线
  • 绝       缘————在端子与外壳之间:500Vrms(707VDC)
    显       示————6位数字及5位字母LCD液晶显示或无显示(可选)
  • 温度范围————变送器本体工作温度
  1. -40℃~85℃(无显示)
  2. -30℃~70℃(有显示)
  3. -30℃~60℃(防爆等级 ExiaⅡC T4)
  4. -30℃~50℃(HART,防爆等级 ExiaⅡC T6)
  5. -30℃~40℃(FF/PA,防爆等级 ExiaⅡC T6)
  6. 测量介质温度:-40℃~104℃
  • 超压极限————
  1. 13.8Mpa(表压)量程 3~8
  2. SG   31.0Mpa(表压)量程 9
  3. 51.7Mpa(表压)量程 0
  4. SA   13.8Mpa
  • 静电和单项超压范围————
  1. SR  3.45Kpa(绝压)~6.89Mpa(表压)
  2. SD  3.45Kpa(绝压)~13.8Mpa(表压)
  3. SH  3.45Kpa(绝压)~31.2Mpa(表压)
  • 防爆模式————本安型、隔爆型
  • 电磁兼容————符合GB/T18268-2000
  • 防护等级————IP65/IP67
  • 湿度范围————0%~100%RH
